1、產品概述

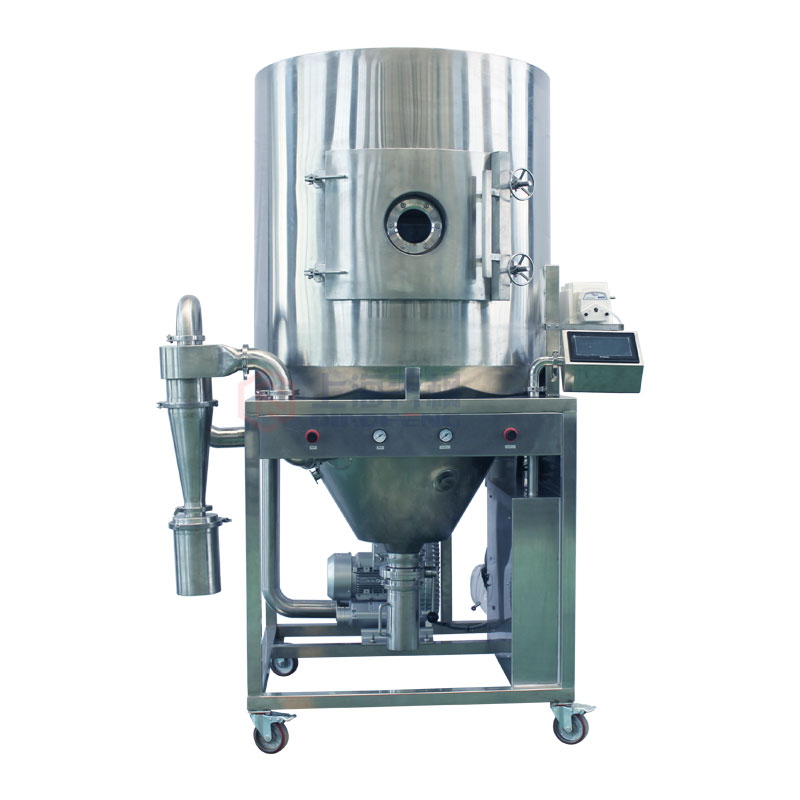

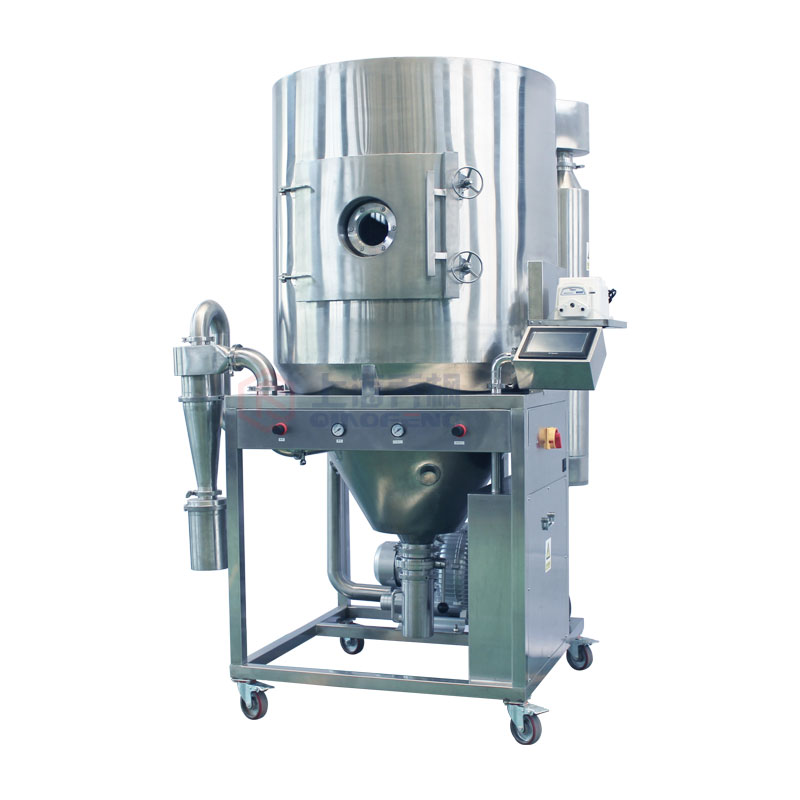

噴霧造粒干燥機組，是參考國內外先進技術，經過多次實驗研究開發的多用途機組，廣泛用于化工、輕工、食品等行業的噴霧干燥工藝。該機組具有受熱時間短、熱效率高、除塵系統完整等優點。

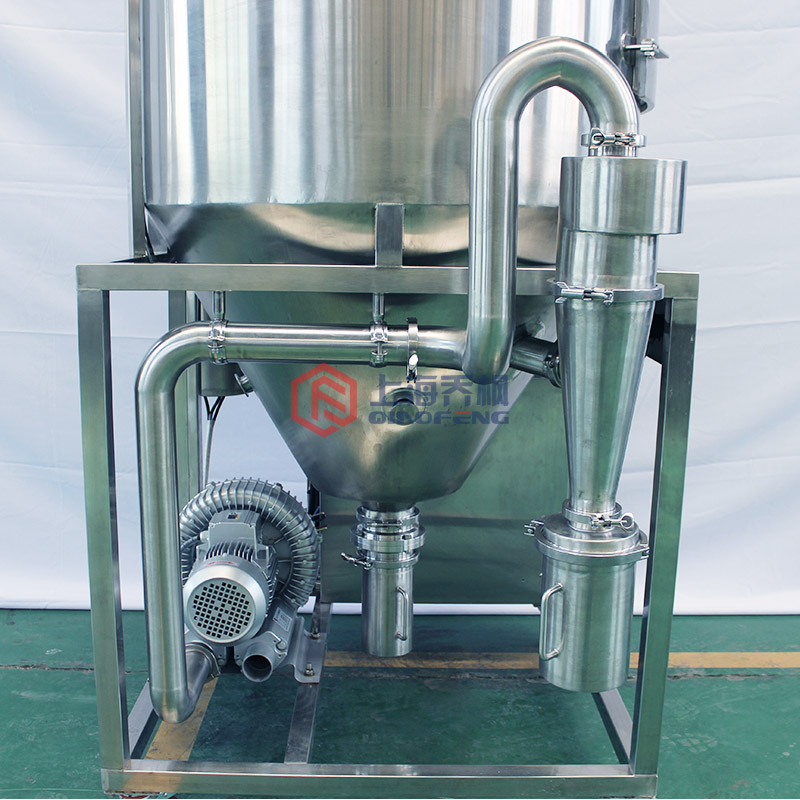

該機組核心裝置為造粒霧化器。藉此將液體霧化成微米級霧滴后被熱風迅速干燥，干燥后的顆粒經過底部收料瓶回收，粉末經過旋風分離器回收。設計進風溫度*高為250℃，出風溫度為145℃左右。
干燥塔體及附屬裝置材料材質由客戶選定。干燥熱風所需熱源，電加熱功率約25KW。設備的布置，可根據用戶的實際需要而安排。
噴霧造粒干燥機是上海喬楓自主研發的一套造粒噴霧干燥機的。QFN-ZL系列造粒噴霧干燥機（喬楓**）專門的雙氣送液造粒噴頭，國內一大創新，直接將均勻的球形霧滴通過均勻的熱量變成顆粒。
可適應實驗和小規模生產使用，顆粒球精度好，顆粒均勻。因為該設備體積小，普通實驗室就可以裝下。核心配件均采用進口設備，其他配件均為國內知名廠家生產，**產品的穩定性和安全性。
2、產品特點
霧化頭，喬楓雙氣送液造粒噴頭
霧化方式：自下而上，增加霧滴空中停留的時間
粒徑范圍為5微米到250微米，造粒粒徑可調
內圈和外圈的氣流調節，可得到滿意的粒徑要求。
塔內蓋帽設計，更有效的截留目標顆粒。
3、設備參數
| 噴霧造粒干燥機 | QFN-ZL-5 | QFN-ZL-10 | QFN-ZL-15 |
水分蒸發量 | 5Kg/h | 10Kg/h | 15Kg/h |
*小進料量 | 80ml | 120ml | 150ml |
干燥室直徑 | ￠800 | ￠1200 | ￠1400 |
干燥塔高度 | ￠1000 | ￠1200 | ￠1500 |
霧化系統 | 雙氣送液（QFN-ZL-NZW3VER2018-1A） | ||
電控系統 | 喬楓造粒霧化系統專用（QFN-ZL-ES-VER2018-1A） | ||
*高進風溫度(攝氏度) | 260 | ||
電控主要配件標準（包括PLC,模擬量模塊，觸摸屏）（可選） |
?維控控制模塊（標準） □臺達控制模塊 □德國西門子控制模塊 | ||
電控輔助配件選型標準（包括接觸器等）（可選） | ?正泰(標準) □德力西 □施耐德 □其他______________ | ||
與物料接觸部分（可選） | ?SUS304(標準) □SUS316 □其他_______________ | ||
尾氣再利用，節能30%以上（可選） | ?不裝配（標準） □裝配 | ||
霧化噴嘴（是否采用金剛石鍍膜） | ?SUS304（標準）□SUS316（標準）□ 碳化硅（標準） □金剛石 | ||
設備保修 | ?1年（標準，以上需收取一定的維修費用） □2年 □3年 | ||
加熱器容量 | 25Kw | 30Kw | 35Kw |
送風機[功率,風量（m3 /min）] | 無 | [0.25,9.5] | [0.25,9.5] |
引風機[功率,風量（m3 /h）] | [1.5，250] | [2.2，300] | [2.2，1410] |
壓縮機[功率,風量（L /min）] | [0.58，108] | [1.5，250] | [1.5，250] |
電力（裝機容量） | 30Kw | 35Kw | 45Kw |
保溫材料 | 50mm玻璃纖維保溫棉 | 50mm玻璃纖維保溫棉 | 50mm玻璃纖維保溫棉 |
□脈沖布袋除塵器（可選） | 聚四氟覆膜材料 | ||
9只 | 12只 | 21只 | |
外形尺寸(L×W×H)（參考） | 1600×1400×1800 | 2200×1600×2200 | 2600×1200×2500 |
安裝重量（參考） | 500Kg | 1000Kg | 1500Kg |
| 動力電源 | 380V/-3￠ （可根據不同國家標準定制相關電壓） | ||
注1: 水分蒸發量以進風溫度250℃,
2: 如需更大蒸發量的設備,請在線詢價或致電本公司
